Admin – WAN (Wide Area Network) adalah Jaringan Internet yang luas, intinya adalah menggabungkan jaringan LAN yang ada di setiap daerah tertentu menjadi 1 (satu) jaringan yang saling terhubung dan dapat saling berkomunikasi berbagi data maupun informasi. Dengan tehnik Routing, maka setiap router akan bisa saling terhubung. Di tutorial kali ini menggunakan 2 buah router.

Untuk materi ini siswa diharapkan mampu :

1. Siswa di harapkan mengerti konsep jaringan LAN dan WAN

2. Mengerti perangkat yang di gunakan dalam membangun jaringan WAN

3. Mampu memahami teknologi yang di gunakan WAN

4. Mengerti tujuan dan fungsi Jaringan WAN

5. Mampu menerapkan praktik di dalam aplikasi Jaringan Cisco Paket Traccer

6. Pengujian setiap siswa dalam praktik menggunakan Cisco Paket Traccer

Alat dan bahan :

1. Switch : 2 buah

2. PC Dekstop : 2 Buah

3. Laptop : 2 buah

4. PC/Tablet : 1 buah

5. Smartphone : 1 buah

6. Router : 2 buah

7. Acces Point : 1 Buah

8. Modem : 1 Buah

9. PC Server : 4 Buah

10. Kabel Straight : 11 Buah

11. Kabel Coaxial : 1 Buah

Langkah Kerja :

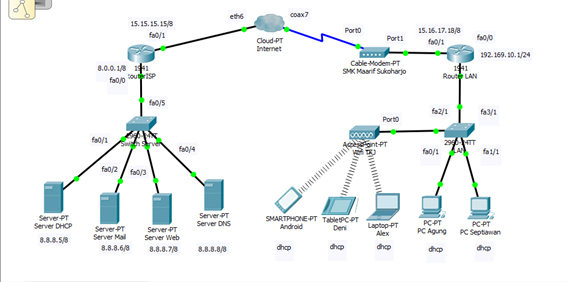

1. Mendesain pemasangan perangkat – perangkat jaringan

2. Menentukan nama perangkat, port koneksi dan ip address

3. Menyambungkan antar perangkat dan kabel

4. Konfigurasi interface router LAN dan membuat agar jaringan LAN mendapat IP DHCP

5. Mengkonfigurasi SSID pada acces point

6. Memasang antenna wireless pada laptop dan mengaktifkan dhcp pada client

7. Mengkonfigurasi ip ada router ISP sebagai gateway server

8. Mengatur ip pada server

9. Konfigurasi port pada cloud

10. Konfigurasi ip address pada router ISP dan router LAN

11. Konfigurasi ip network pada router agar server terkoneksi ke LAN

12. Mengatur client email

13. Pengujian web server

14. Pengujian email server

15. Tes Ping

Ok Langsung lanjut saja, perlu kesabaran untuk sukses !!!

Ubah wireless menjadi

Buka laptop konfigurasi

Ubah dari dhcp ke static

Lalu masuk ke menu pilihan wireless

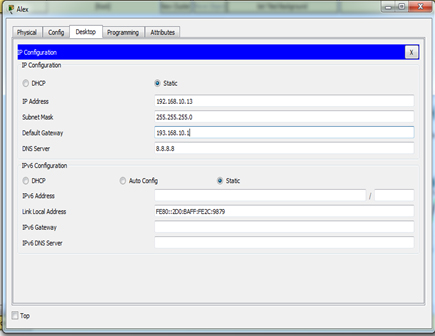

Lihat Pada Konfigurasi IP address di Laptop Jika sesuai dengan IP adress yang di inginkan berarti Laptop sudah mendapat IP DHCP dari Server

Lakukan hal yang sama pada android dan tablet

Langkah selanjutnya konfigurasi Router ISP

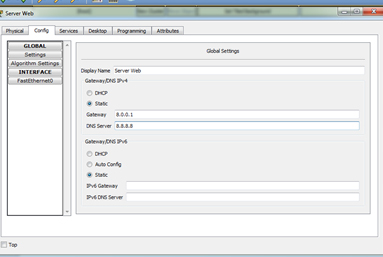

Selanjutnya mengatur DNS Server pada Global Setting

Masukkan ip address

Gateway = 8.0.0.1 Dns Server = 8.8.8.8

Masuk ke FastEthernet0

Konfigurasi Ip address 8.8.8.8 subnet mask 255.0.0.0

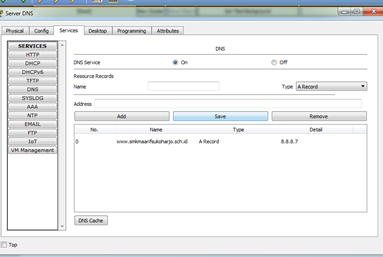

Atur DNS

DNS Service ON masukan name www.smkmaarifsukoharjo.sch.id

Klik add maka DNS berhasil di tambahkan

Selanjutnya mengatur server web

Atur pada Ethernet

Ubah index.html menjadi seperti ini

Selanjutnya save dan masuk ke Server Mail

Selanjutnya Server Mail ubah seperti di bawah ini

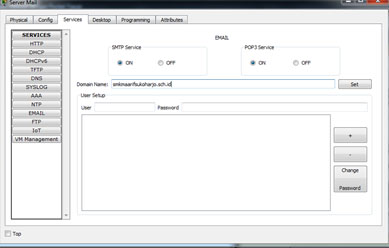

Ubah email

Masukkan domain name lalu pilih set

Masukkan user dan password sebagai contoh agung, setelah selesai pilih icon (+)

Mengatur server DHCP

Setting DHCP

Konfigurasi Port Cloud Internet pada ethernet6 ubah dari DSL ke Cable

Pada cable klik add

Selanjutnya konfigurasi ip address pada Router ISP dan Router LAN

Konfigurasi ip network pada router agar server terkoneksi ke LAN

Ke router ISP lalu pilih routing dan pilih RIP

Tambah nerwork dengan ip : 8.0.0.0 dan 15.0.0.0

Lanjut ke router LAN

Masukkan ip address di routing RIP : 192.168.10.0 dan 15.0.0.0

Selanjutnya konfigurasi client email sesuaikan setiap client email

Masuk melalui salah satu client PC

Sebagai contoh PC Agung lalu masuk ke web broser

Ketikkan www.smkmaarif.sch.id lalu go jika tampil seperti dibawah ini maka berhasil

Masuk ke salah satu PC client sebagai contoh PC Septiawan

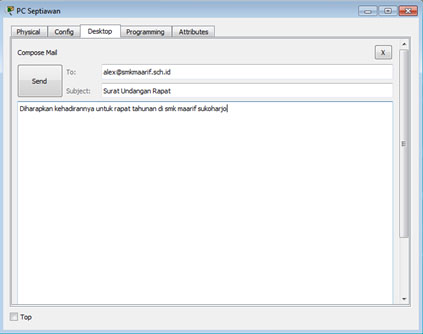

Lalu masuk ke emai -> pilih compose lalu ketikkan seperti dibawah ini dan pilih send

Oke sekian materi tutorial kali ini, jika ada pertanyaan dan menginginkan modul pembelajaran yang saya buat ini, bisa komentar di bawah ini. Semoga bermanfaat.
